Opis

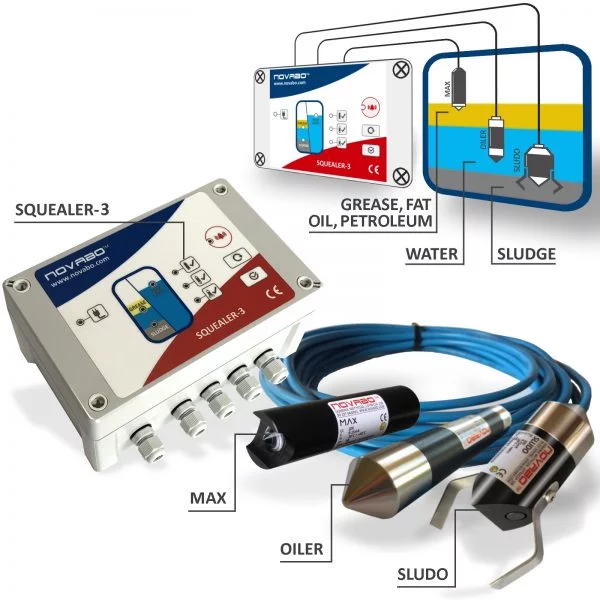

Zestaw zawiera kontroler SQUEALER, MAX, OILER i SLUDO. Zbiór wybranych sond. 3 wejścia + 1 wejście sabotażu, 3 wyjścia przekaźnikowe, sygnalizacja LED stanu normalnego, status awarii i stan alarmu, brzęczyk, wyjście alarmowe, wyjście alarmowe, aktywowane w momencie alarmu.
SQUEALER-3 / -GSM / -WRL (bezprzewodowy)
– 3 wejścia (przelew, smar, warstwa tłuszczu lub poziom oleju, poziom osadu)
– 3 widoki (przekaźniki bezpotencjałowe) + dodatkowe wejście do monitorowania luku zbiornika
– Zasilanie 230V, zasilanie awaryjne (akumulator)
– Obudowa hermetyczna stosowana na zewnątrz
– Przełącznik DIP (programowanie za pomocą przełączników DIP)
– Optyczne i akustyczne sygnały o problemach i alarmach na przednim panelu
– Czujniki diagnostyczne (otwieranie / zwarcie)
MAX
(sonda przelewowa, kabel 5m, 4-20mA, ATEX, 4-20mA)
Pomiar poziomu oleju; pomiar substancji ropopochodnych; pomiar grubości warstwy tłuszczu; technologia przewodnictwa; Certyfikat ATEX. Sygnał wyjściowy 4-20mA.
OILER
(sonda oleju, tłuszczu, substancji ropopochodnych, przewód 5m, ATEX, 4-20mA)
Sonda OILER służy do kontroli maksymalnej grubości warstwy oleju, tłuszczu, smaru, płynu mineralnego, substancji organicznych i ropopochodnych. Sygnał zależy od otaczającego środowiska (fazy przewodności). Bezpośrednie połączenie czujnika z modułem alarmowym umożliwia ciągłe monitorowanie poziomu cieczy. Punkt pomiarowy jest umieszczony w górnej części sondy, oznaczonej strzałką z opisem LEVEL. Alarm pojawia się, gdy zmienia się faza otaczająca sondę, czyli przemieszczenie sondy z wody do oleju/tłuszczu/substancji organicznej/ropopochodnej.
SLUDO
(sonda do szlamu, kabel 5m, ATEX, 4-20mA)
Wykrywanie warstwy osadu; technologia ultradźwiękowa; pomiar impulsu; materiał nie powodujący korozji; pracować w pełnym zanurzeniu w cieczy; Certyfikat ATEX. Sygnał wyjściowy 4-20mA.
Opis panelu przedniego.
– LED zielony kolor – sonda jest w porządku
– Miga zielony kolor diody LED – AWARIA
– LED czerwony kolor – ALARM
– Krótkie naciśnięcie okrągłego przycisku – anulowanie akustycznego sygnału alarmowego.
– Długie naciśnięcie przycisku OK – test urządzenia (LED, BUZER i RELAY). Test możliwy tylko w stanie normalnym (bez alarmu).
Dane techniczne
– Moc: 230 V AC
– Max. bezpiecznik: 1,25 A
– Zużycie energii (nominalnie): 2,2 VA
– Wyjście: przekaźniki bezpotencjałowe NO / NC, 2A / 120VAC lub 2A / 24VDC
– Temperatura otoczenia: od -40 do + 60 ° C
– Wytrzymałość mechaniczna: IK 07
– Wymiary obudowy (WxSxG): 187 x 122 x 90 mm
