Instalacja alarmowa
Kompletny zestaw do monitorowania stanu zbiornika przeciwpożarowego PPOŻ, szamba lub innego zbiornika zawierającego wodę, deszczówkę, wodę pitną albo brudną ciecz.
Zestaw umożliwia stałą kontrolę poziomu cieczy i sygnalizację przekroczenia poziomu minimalnego lub maksymalnego w zbiorniku. W przypadku osiągnięcia poziomu alarmowego system uruchamia sygnalizację optyczną i akustyczną oraz może przekazać informację o alarmie do zewnętrznego systemu automatyki lub BMS.
Rozwiązanie szczególnie polecane do stosowania przy zbiornikach przeciwpożarowych, gdzie istotne jest niezawodne monitorowanie poziomu cieczy oraz szybkie wykrycie zmiany stanu.
Zastosowanie
Zestaw może być stosowany do monitorowania:
- poziomu zbiorników przeciwpożarowych PPOŻ,
- poziomu szamb i zbiorników na ścieki,
- wysokiego poziomu wody w zbiornikach retencyjnych,
- poziomu deszczówki w zbiornikach,
- poziomu wody pitnej,
- poziomu cieczy w innych zbiornikach, w których wymagane jest wykrywanie określonego poziomu alarmowego.
Zasada działania

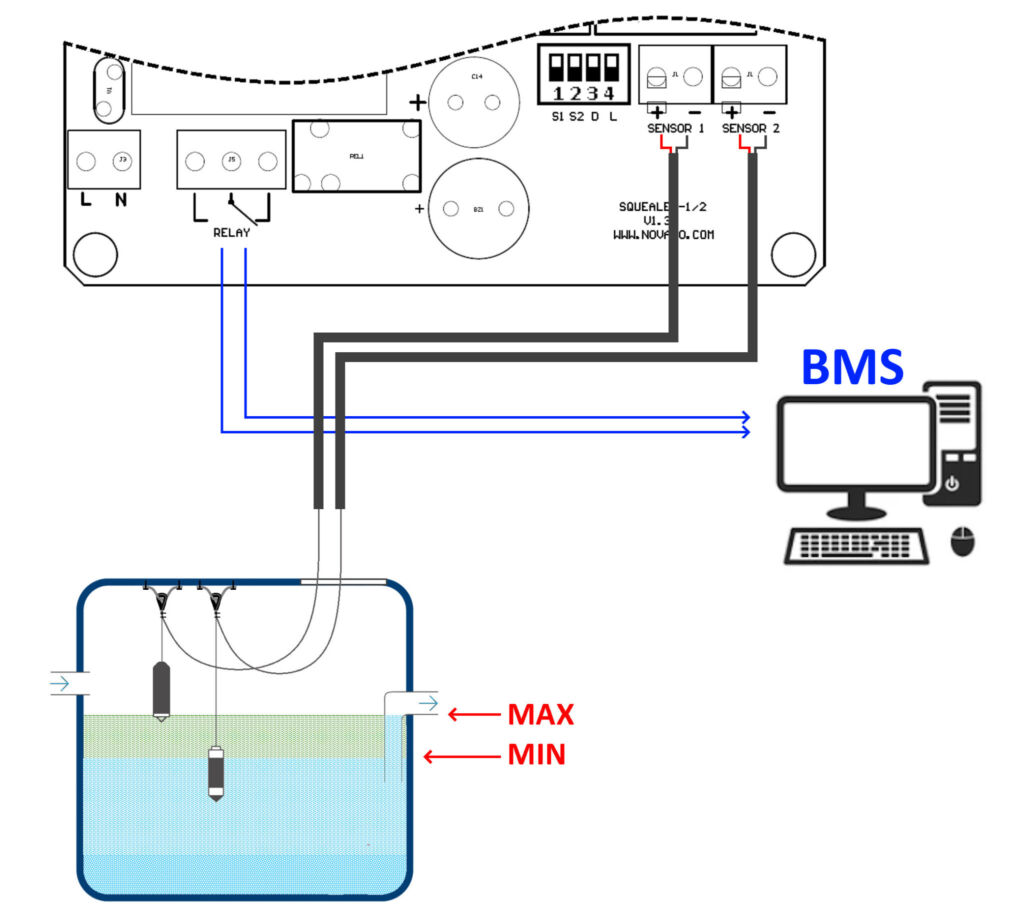

Sondy są umieszczane w zbiorniku na określonej wysokości, odpowiadającej poziomom alarmowym i przekazują sygnał do kontrolera SQUEALER-2.
Kontroler analizuje stan sond i w przypadku wykrycia poziomu alarmowego uruchamia sygnalizację optyczną i akustyczną. Jednocześnie może przełączyć wyjście przekaźnikowe, umożliwiając przekazanie informacji o alarmie do systemu BMS lub innego urządzenia sterującego.
SQUEALER-2 posiada również funkcję diagnostyki sond, pozwalającą na wykrycie nieprawidłowości, takich jak przerwa lub zwarcie w obwodzie czujnika.
Dane techniczne
| Liczba wejść kontrolera | 2 |
| Wyjście | 1, NO/NC, , 3A/250VAC lub 3A/28VDC |
| Zasilanie | 230 V AC |
| Sygnalizacja | Optyczna i akustyczna |
| Przewody sond | 5 m |
| Temperatura pracy kontrolera | -40°C do +60°C |
| Obudowa kontrolera | Hermetyczna, IP65 |
Zawartość zestawu

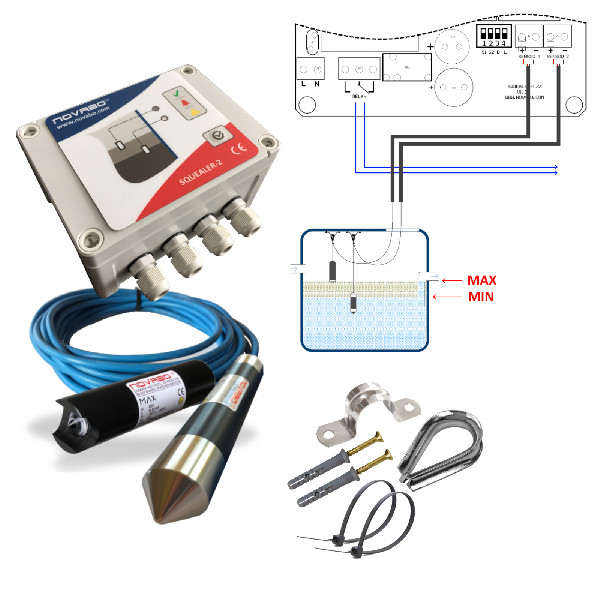

W skład zestawu Szambometr / PPOŻ – MAX/MIN wchodzą:
- 1 × SQUEALER-2 – kontroler monitorujący stan sondy,
- 1 × OILER – sonda minimalnego poziomu wykorzystywana w zestawie,
- 1 x MAX – sonda maksymalnego poziomu wykorzystywana w zestawie,
Zestaw stanowi gotowe rozwiązanie do monitorowania poziomu alarmowego oraz przepełnienia zbiorników.
Dodatkowe opcje:
- 2 x nFix-01 (zestaw do zawieszenia sond w zbiornikach betonowych)
- 1x cokół do wkopania w ziemię + sygnalizator optyczno-akustyczny
