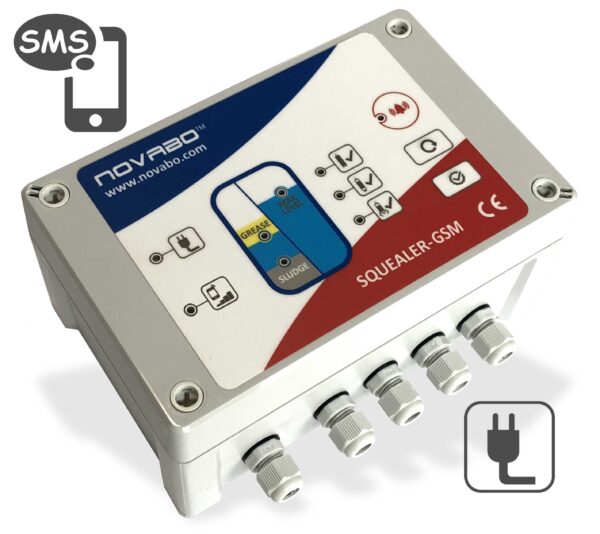

Kontroler SQUEALER-GSM jest nowoczesnym, mikroprocesorowym urządzeniem służącym do ciągłego monitoringu jednej z wybranych sond (MAX, OILER, SLUDO). Podstawowe parametry sprzętowe kontrolera to 3 wejścia na sondy + 1 wejście kontroli włazu, 2 wyjścia przekaźnikowe, diody LED wskazujące stan normalny, stan awarii i stan alarmu, BUZER generujący sygnał dźwiękowy informujący o alarmie, wyjście przekaźnikowe, aktywowane w chwili alarmu.
Opis panelu sterowania płyty czołowej kontrolera
– LED świeci na zielono – sonda jest OK.
– LED świeci na czerwono – ALARM.
– LED mruga kolorem zielonym – AWARIA.
– Krótkie naciśnięcie przycisku – skasowanie sygnalizacji akustycznej alarmu.
– Długie naciśnięcie przycisku – test sygnalizacji optycznej LED, akustycznej BUZER oraz wyjść przekaźnikowych. Test możliwy tylko w stanie normalnym (bez alarmu).
Dane techniczne
Parametry ogólne:– Zasilanie: 230VAC ±10% + dodatkowe zasilanie akumulatorowe |
Dławiki kablowe:– 5 x M12, wymiary kabla Ø 4,0-6.0 mm |
Montaż sond
Instalację czujnika należy przeprowadzić w następujący sposób:
- Należy napełnić zbiornik cieczą do maksymalnego poziomu.
- W zależności od rodzaju pomiaru, należy odczytać z instrukcji producenta zbiornika maksymalny poziom osadu, maksymalną grubość warstwy tłuszczu, oleju bądź substancji ropopochodnych.
- Opuścić sondę na wysokość ustalonego wcześniej poziomu alarmowego badanej cieczy.
- Przymocować przewód czujnika do ucha montażowego(dla zbiorników betonowych), albo uchwytu przelotowego(dla zbiorników z tworzyw sztucznych)
- Następnie należy podłączyć koniec przewodu do wejść sond w kontrolerze, zachowując poprawną polaryzację +/-.
- W celu konieczności przedłużenia przewodu, należy użyć hermetyczną mufę łączeniową COUPLER-01.
